Abnahmeprüfzeugnis 3.1 nach EN 10204 für den Werkstoff:für Rohrfeder und Anschlusszapfen auf Anfrage
Anwendung:örtliche analoge Anzeige
Anwendung Messstoff:flüssig und gasförmig (nicht viskos, keine Kristalle bildend)
Anzeigebereich:-1...9 bar
Besonderheit:Glycerinfüllung im Gehäuse
CE Zeichen:ohne
Einheit:bar
Einsatzbereich:Industrie, Anlagenbau, chemische Industrie
Fehlergrenze bei Referenztemperatur +-:0,1 bar
Gehäusematerial:Edelstahl
Genauigkeit und Norm:Cl.1,0 nach EN 837-1
Gewicht:800 gr
Grenzwerttemperatur für Lager, Transport maximal:plus 60 °C
Grenzwerttemperatur für Lager, Transport minimal:minus 20 °C
Grenzwerttemperatur für Messstoff:plus 100 °C
Grenzwerttemperatur für Umgebung maximal:plus 60 °C
Grenzwerttemperatur für Umgebung minimal:minus 20 °C

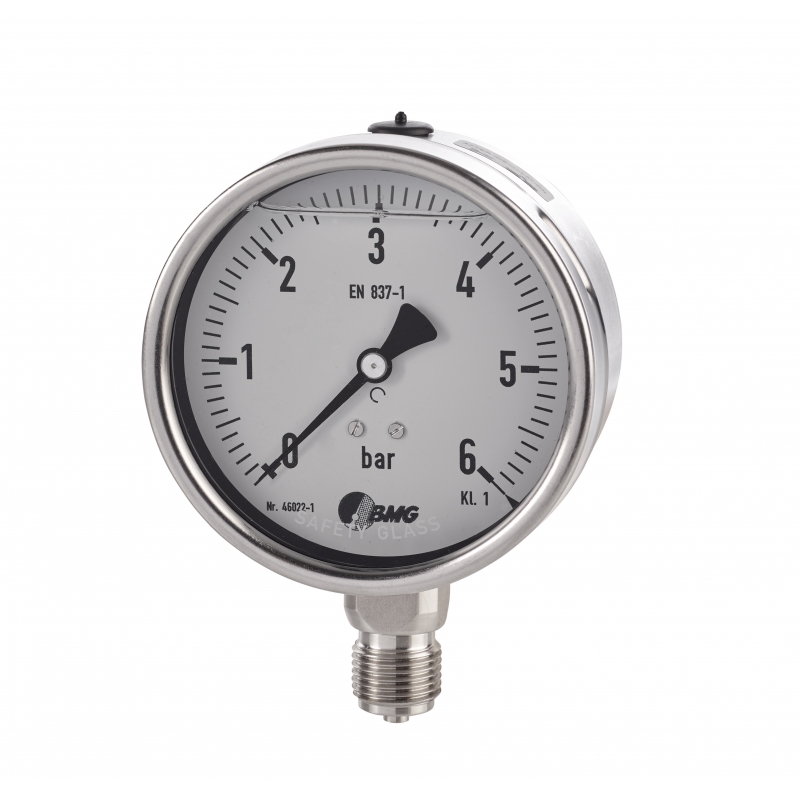

Grundtyp:5493
Kundenlogo farbig:möglich
max. zusätzliche Abweichung pro 10°C von der Referenztemperatur:0,04 bar
Merkmale:Edelstahlstandard, verschleissfestes Messwerk
Messbereich bei ruhender Belastung:1,2...4,5 bar
Messbereich bei wechselnder Belastung:1,2...3,9 bar
Messelement:Rohrfeder
Messelement alternative Bezeichnung:Bourdonfeder-Messsystem
Messelement Befestigung im Druckanschluss:verschweißt
Messelement Form:C-Feder
Messelement Material:Edelstahl
Nenngröße Ø:100 mm
Nennlage:beliebig
Prozessanschluss (mechanischer Anschluss):senkrecht nach unten, radial
Prozessanschluss Gewinde:G1/2
Prozessanschluss Material:Edelstahl
Prozessanschluss Montage:Einschraubgewinde
Referenztemperatur:20 °C
Ringausführung:Bajonettring
Schutzart EN 60529 / IEC 529:IP65
Sichtscheibe:Mehrschichtensicherheitsglas
Sichtscheibe optional:Kunststoffsichtscheibe
Skala (Zifferblatt):Aluminium
Skala (Zifferblatt) Farbe:weiß
Skalenteilung (kleinster Teilabschnitt):0,1 bar
Skalenteilung (kleinster Teilabschnitt):0,1 bar
Verpackung:Einzelkarton Stück
Vorzüge:direkte Anzeige, keine Hilfsenergie nötig, für dynamische Druckb
Wartung:wartungsfrei, regelmäßige Kontrolle empfehlenswert
Zertifikate, Zeugnisse:Werkprüfschein, DAkkS auf Anfrage
Zolltarifnummer:90262040
