alternative Bezeichnung:Druckmessgerät als Kapselfedermanometer in Edelstahlausführung f
Anwendung:örtliche analoge Anzeige
Anwendung Messstoff:trockene und gasförmige Messstoffe, die Edelstahl nicht angreife
Anzeigebereich:0...400 mbar
Anzeigenkorrektur (Zeigerverstellung):frontseitig
Besonderheit bei Lagerung und Anwendung:auf trockene Lagerung und trockenen Messstoff achten

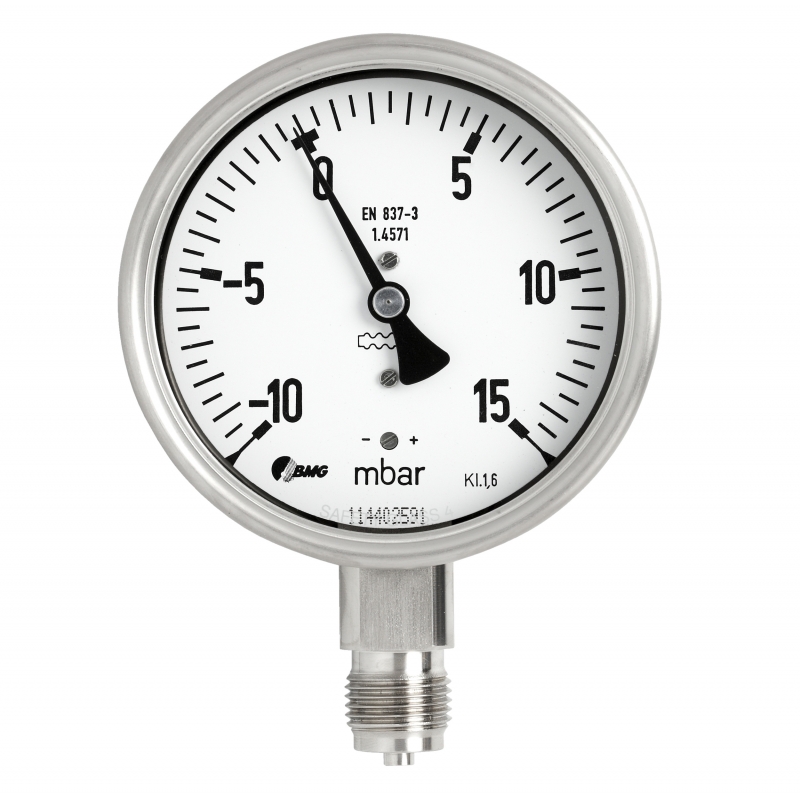

Bezeichnung:Manometer mit Kapselfeder, Edelstahlanschluss für kleine Drücke
CE Zeichen:ohne
Einheit:mbar
Einsatzbereich:Umwelttechnik, Energietechnik, Medizintechnik, Pharmaindustrie
Fehlergrenze bei Referenztemperatur +-:1,6 mbar
Gehäusefarbe:silberfarbig
Gehäusematerial:Edelstahl
Genauigkeit alte Norm:Klasse 1,6 nach EN 837-3
Genauigkeit und Norm:Cl.1,6 nach EN 837-3
Gewicht:600 gr
Grenzwerttemperatur für Lager, Transport maximal:plus 60 °C
Grenzwerttemperatur für Lager, Transport minimal:minus 20 °C
Grenzwerttemperatur für Messstoff:plus 90 °C
Grenzwerttemperatur für Umgebung maximal:plus 60 °C
Grenzwerttemperatur für Umgebung minimal:minus 20 °C
Grundtyp:5221
Herstellungsland:Deutschland
Kundenlogo schwarz weiß:möglich
max. zusätzliche Abweichung pro 10°C von der Referenztemperatur:0,06 bar
Merkmale:für kleine Druckbereiche
Messbereich bei ruhender Belastung:80...300 mbar
Messbereich bei wechselnder Belastung:80...260 mbar
Messbereich max. Druck (kurzzeitig):2000 mbar
Messelement:Kapselfeder
Messelement alternative Bezeichnung:Membran-Messsystem
Messelement Befestigung im Druckanschluss:verschweißt
Messelement Form:Membranfeder
Messelement Material:Edelstahl
Nenngröße Ø:63 mm
Nennlage:beliebig
Prozessanschluss (mechanischer Anschluss):senkrecht nach unten, radial
Prozessanschluss Gewinde:G1/4
Prozessanschluss Material:Edelstahl
Prozessanschluss Montage:Einschraubgewinde
Referenztemperatur:20 °C
Ringausführung:Bajonettring
Ringmaterial:silberfarbig
Schutzart EN 60529 / IEC 529:IP54
Sichtscheibe:Instrumentenglas
Sichtscheibe optional:Sicherheitsglas, Kunststoffsichtscheibe
Skala (Zifferblatt):Aluminium
Skala (Zifferblatt) Farbe:weiß
Skalenteilung (kleinster Teilabschnitt):10 mbar
Skalenteilung (kleinster Teilabschnitt):10 mbar
Überdrucksicherheit:5-fach
Verpackung:Einzelkarton Stück
Verpackung optional:Einzelkarton
Vorzüge:direkte Anzeige, keine Hilfsenergie nötig
Wartung:wartungsfrei, regelmäßige Kontrolle empfehlenswert
Zeiger:Aluminum, schwarz
Zertifikate, Zeugnisse:Werkprüfschein, DAkkS auf Anfrage
Zolltarifnummer:90262040
