Schutzhülse aus Vollmaterial zum Einschweissen nach DIN, Innendurchmesser 7 mm

Schutzrohr 43772, Form 4, 1.4571, M18x1,5, L200mm

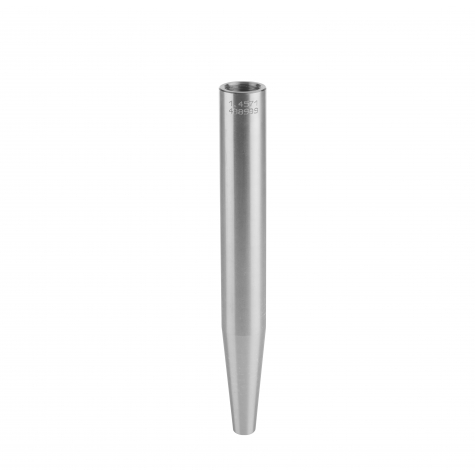

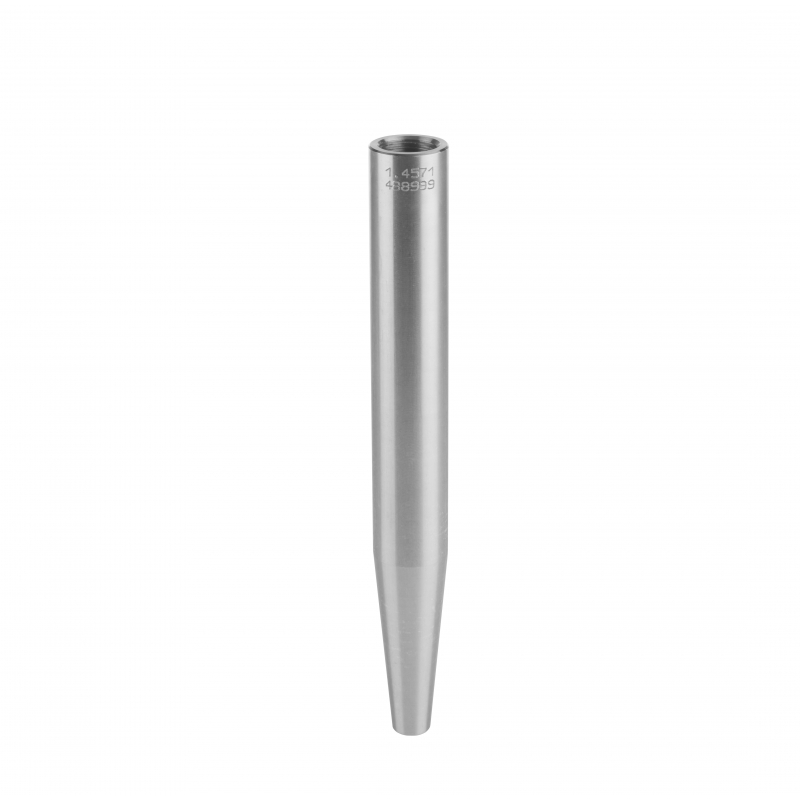

Abbildung ähnlich. Für eine größere Ansicht klicken Sie auf das Vorschaubild
111,00 EUR
111,00 EUR pro
zzgl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb
Lieferzeit: 15 Tage
Art.Nr.: 494B47200065-14571
GTIN/EAN: 4255635610797
HAN: 494B47200065-14571
Hersteller: BMG Baumgart
Mehr Artikel von: BMG Baumgart



  • Details
  • Eigenschaften
  • Downloads

Produktbeschreibung

Schutzhülse aus Vollmaterial zum Einschweissen nach DIN alte Form D1 oder D2 oder D3 oder D4.
Einsatzbereich:Anlagenbau,Rohrleitungsbau, Behälterbau.

  • Schutzhülse zum Einschweißen
  • DIN 43772 Form 4
  • Länge L=200 mm
  • Kegellänge U=65 mm
  • F2= Ø24mmh7, F3= Ø12,5 mm
  • Gewinde N= M 18x1,5
  • Bohrung Ød1= 7 x 195 mm
  • Werkstoff: 1.4571
  • Zolltarif-Nr.: 90259000

Produkteigenschaften

Gesamtlänge:200 mm
Konus:65 mm
Grundtyp:494
Bezeichnung:Schutzrohr zum Einschweissen nach DIN 43772 Form 4
alternative Bezeichnung:Schutzhülse aus Vollmaterial zum Einschweissen nach DIN alte For
Anwendung:Einschweissen der Schutzhülse
Einsatzbereich:Anlagenbau, Rohrleitungsbau, Behälterbau
Merkmale:solide Ausführung aus Vollmaterial
Außenmaß Bund F2 Ø:24h7
Abmessungen Außenmaße Schaft F3 Ø:12,5 mm
Innendurchmesser der Hülse:7 mm
geeignet für Fühler mit Durchmesser Ø:6 mm
passend für Thermometeranschluss mit Außengewinde als festes ode:M18x1,5
Material:Edelstahl 1.4571
Befestigung des Thermometers durch:Gewinde
Herstellungsland:Deutschland
Gewicht:1000 gr
Zeugnis 3.1:optional möglich

Datei

Download809.26 KB
Datenblatt für Typ 494 konisches Schutzrohr nach DIN 43772, Form 4, zum Einschweißen, einteilig

Diesen Artikel haben wir am 26.11.2022 in unseren Katalog aufgenommen.
